Пошаговый гид

по созданию технического

плана в "ТехноКад КД"

В инструкции рассмотрен пример подготовки технического плана по созданию здания с тремя видами контуров: подземным, наземным, надземным.

Исходные данные

Координаты характерных точек контуров создаваемого здания

Скачать csv-файлы для решения задачи

Кадастровый план территории

Скачать учебный файл с закрытыми реквизитами органа, выдавшего данный документ

Дополнительные

сведения для

подготовки документа

Скачать doc-файл и иные данные

для решения задачи

Создание заказчика

и работы

Этапы

Импорт КПТ

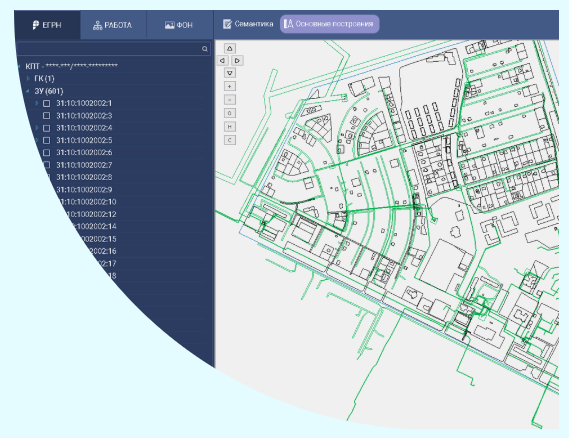

Показаны действия, необходимые для загрузки файла с кадастровым планом территории в справочник и последующего выбора КПТ для добавления в работу.

Создание объекта

Показано создание здания путем импорта координат из исходного csv-файла, а также присвоение признаков контурам такого объекта в зависимости от расположения относительно уровня земной поверхности.

Заполнение семантики объекта

Показано заполнение семантики создаваемого здания.

Заполнение атрибутов точек и сведений о системе координат

Показаны действия по массовому внесению атрибутов характерных точек контуров здания, а также сведений о системах координат для контуров объекта.

Заполнение семантики документа

Показаны действия по заполнению разделов с общими сведениями и исходными данными для технического плана.

Подготовка графических разделов

Показаны действия и инструменты, необходимые для подготовки чертежа контура здания, схемы геодезических построений, схемы расположения здания в пределах земельного участка.

Формирование документа и его подписание

Показаны финальные действия по созданию печатной версии и итогового xml-документа со всеми приложениями, продемонстрировано подписание файлов и скачивание архива GKUOKS_zip.
